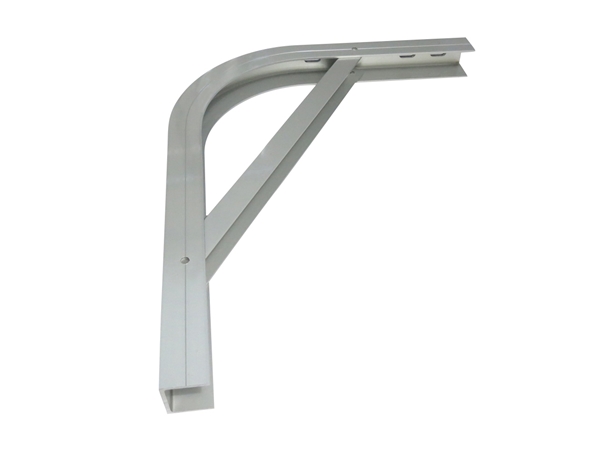

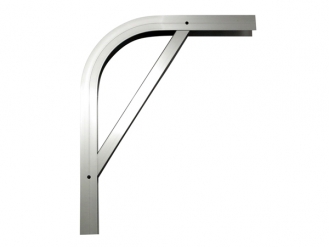

JB アルミサイドバンパー S用ステー ロングタイプ

商品説明

材質//アルミA6N01S-T5
寸法//本体：幅：450×高さ：750mm、厚み：46mm／補助ステー（チャンネル）：30×39.5×30mm、板厚：3mm、重量：1.76kg
寸法図//
表面処理//アルマイト／クリアー
仕様//補助ステー付

【製品の特徴】
〇アルミサイドバンパーのキットです。パーツを組み合わせることで、サイドバンパーを構成できます。JB アルミサイドバンパー S用ステーロングタイプは、大型トラックや中型トラック、高床の小型トラックのサイドバンパー取付ステーです。従来のS用ステーより200mm取付面が長く、サイドバンパー本体の取付位置範囲が広がりました。メーカー製の完成車ウイングボディには、オーバーハングのサイドバンパーが付属しておりません。本製品は、オーバーハング用サイドバンパーの後付け用途としても適しております。

【JB アルミサイドバンパーの組み立て方法】

〇JB アルミサイドバンパー本体と、ステーの取付方法
取付金具に六角ボルトM8×20を1本を入れ、本体端より差し込み、ステーの部分でボルトを六角ナットM8、スプリングワッシャM8、平ワッシャーM8で止めてください。（※ステーに穴は開いておりません、※JIS M8六角ボルトを使用してください）

【ご注意事項】
〇JB アルミサイドバンパーの組み立てに必要な、六角ボルトM8×20、六角ナットM8、スプリングワッシャM8、平ワッシャーM8は付属しておりません。お客様でご用意ください。
〇補助ステー下側の取付穴は、あいておりません。取付状況に応じた位置に穴をあけて、補助ステーを取り付けてください。

【JB アルミサイドバンパーの使用例車両への設置イメージ】
