寸法//横：23×縦：39mm

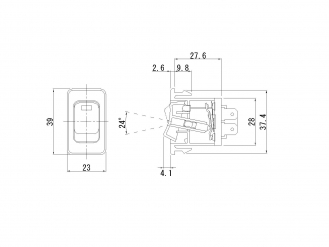

寸法図//
配線例//
仕様//定格：DC24V-10A、UD・いすゞ(4t・大型)用 ※UD大型(2017年5月～)：取付け不可、プッシュスイッチ部・いすゞ小型(2007～2022年)はハイトブラケットJB-500併用、いすゞ小型・中型(2023年～)はハイトブラケットJB-504併用
※UD大型の2017年5月以降発売の車両（2017年9月～排出ガス規制対応車）には、取付け不可です。
○接続には、スイッチ1個に対してこちらのハーネスを2本とリレーを1個お使い下さい。
JB キャブ内スイッチ用ハーネス 4本線 JB-503
汎用リレー ACA1223(DC24V)
○純正プッシュスイッチ部に設置する際のハイトブラケットは、こちらをお使い下さい。
JB キャブ内スイッチ用ハイトブラケット UD･いすゞ(4t・大型)用
○いすゞ小型・中型(2023年～)の純正プッシュスイッチ部に設置する際のハイトブラケットは、こちらをお使い下さい。
JB キャブ内スイッチ用ハイトブラケット いすゞ小型・中型(2023年～)用 JB-504
【取付け上の注意】
●キャブ内スイッチには必ずリレーを使用して下さい。
●コイル負荷（容量の大きなモーター、ソレノイド、コイル、クラッチ等）が掛からないようにして下さい。
※【配線例】をご確認下さい。
