材質//アーム・アオリブラケット：ステンレス、本体：鉄製
寸法//アーム長：260mm、アオリ突出量：27mm、重量：8.5kg
仕様//設置条件：アオリ段付量0～40mm
【商品説明】

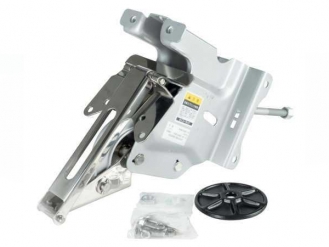

中型トラック、大型トラックに適合するアオリ開閉補助装置です。アオリ開閉補助装置とは、トラックのアオリの開閉時にかかる力を補助し、アオリ開閉を楽にします。普通蝶番アオリ及び全幅制限（全幅：2500mmを超えてはいけない）の問題の無い逆蝶番アオリの場合、普通型を使用します。本製品は、アーム及びアオリブラケットがステンレス製になっており、外観を重視したい車両に適しております。またアーム長さが260mmあり、中型トラッククラスのメーカー製完成車のアオリなど取付スペースに問題が無い車両に向いております。
【鉄製セイコーラック SRC型の互換品】
※本製品は、以下の鉄製セイコーラック SRC型と穴位置の互換性があります。
セイコーラック 本体 SRC(48782) A260STD SRCM-1260A1-11 普通型
◆必ずお読み下さい
※本製品は、御取り寄せ品です。
※本製品は、ご返品不可です。ご了承下さい。 ⇒キャンセル・ご返品について
○バネ選定条件表
機種 | SRC350 | SRC550 | SRC550+補助SP | |||
| 調整ポイント | A | A | A | |||
アオリ荷重換算モーメント（kg.m) | 24～30 | 38～50 | 60～73 | |||
アオリの仕様及び適応アオリ長さ | ||||||
| 符号 | 材質・構造 | 高さ（mm） | 単位重量（kg/m） | セイコーラックSRC型1個当りのアオリ長さ（m） | ||
| （1） | 木製 | 400 | 18 | 6.0～7.5 | × | × |
| （2） | (1)+400H（補助アオリ付） | 400+400 | 18+10 | 2.3～2.9 | 3.7～5.0 | 6.1～7.5 |
| （3） | 木製 | 450 | 22 | 4.4～5.5 | 7.0～9.6 | × |
| （4） | (3)+450H（補助アオリ付） | 450+450 | 22+12.5 | 1.7～2.1 | 2.6～3.7 | 4.3～5.4 |
| (5) | アルミブロック | 800 | 14 | 4.0～5.1 | 6.4～8.5 | 10.5～12.0 |
| (6) | 1000 | 17 | 2.7～3.3 | 4.2～5.8 | 6.8～8.3 | |
| (7) | 1200 | 20 | 1.9～2.4 | 3.0～4.2 | 4.9～6.1 | |
【鉄製セイコーラック SRC型の使用例 メーカー製の木製完成アオリへの設置イメージ】
