巴顿M14的Aoribaransasupuringu

商品説明

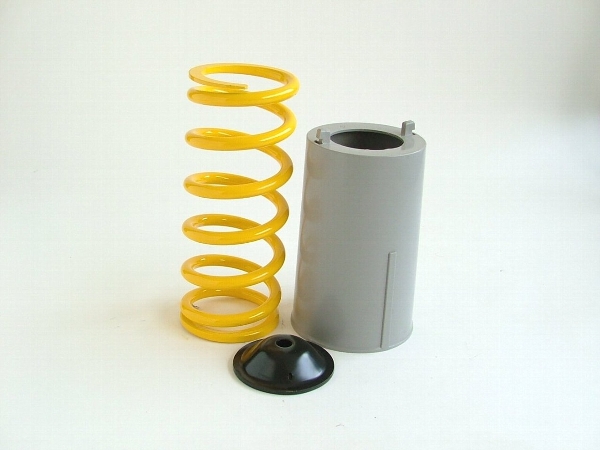

材质：主体：铁，外壳：树脂
尺寸//线径：φ14，重量：4.20kg
规格 // 春季：黄色

JB Aori 平衡弹簧。

◆请阅读
⇒关于取消和退货

弹簧选择条件

模型				W13	M14	R16
倾斜载荷换算力矩（kg.m）				12～24	19～34	33～50
弹簧规格				φ13	φ14	φ16
倾斜规格及适用倾斜长度
符号	材料/结构	高度（毫米）	单位重量（kg/m）	JB倾斜平衡器每单位倾斜长度（米）
（1）	木制的	400	18	3.0–6.0	4.8–8.6	8.3至12.6
（2）	（1）+400H（带辅助倾斜）	400+400	18+10	×	×	3.2–4.9
（3）	木制的	450	22	2.2–4.5	3.5–6.3	6.1–9.3
（4）	（3）+450H（带辅助倾斜）	450+450	22+12.5	×	×	2.3–3.6
（5）	铝块	600	11	3.4–6.4	5.4–9.7	9.4至14.2
（6）		700	12.5	2.6–5.2	4.1–7.4	7.1至10.8
（7）		800	14	2.0–4.0	3.2–5.8	5.6-8。

*参考值：绑扎轨单位重量3（kg/m）

【倾斜平衡机型号的选择】
请参阅表格。
请检查三点：卡车尾门的材质和结构、尾门高度、尾门长度。
请根据浇口材质、结构、浇口高度，从左栏的①～⑦中选择符合您条件的项目。
根据倾斜长度选择与表中“型号”相交的弹簧。

例：4t标准车身（不带吊车），安装条件：倾斜步距量0mm，地板架高度100mm
○倾斜材料及结构：铝倾斜○倾斜高度：600mm
○倾斜长度：L=6.2M

我们假设一下。由于安装条件限制，主机为JB23003D。
从倾斜材料/结构和倾斜高度中选择项目⑤。根据摇臂的长度，它在5.4至9.7米的范围内，因此选择的弹簧是M14。
（如果倾斜长度处于边界，则选择较粗的弹簧更安全。）

*若安装钢制绑扎轨道，每米单位重量将增加3公斤。上例中，从单位重量中选择项目⑦。根据摆动长度，选择的弹簧为R16。
