寸法//全長：320mm
仕様//UD大型2017～用キャブ内電源取出しハーネス
【商品説明】

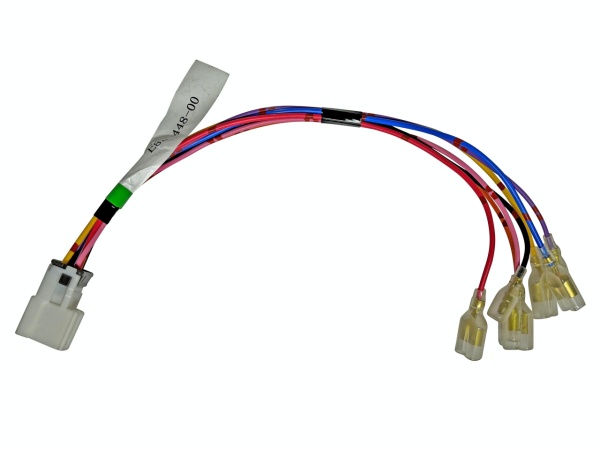

トラックのキャブ内から、車内の電装機器や架装用電装品に電源を供給する「電源取出しハーネス」です。本製品は、UDトラックス大型2017年～に適合します。Cyber Security（サイバーセキュリティ）／Software Update（ソフトウェアアップデート）法規制対応により、無線によるソフトウェアアップデートに対応していない車両であっても、継続生産車で2025年5月1日以降はメーカーの架装要領書に記載されている以外の方法での電気接続は認められません。

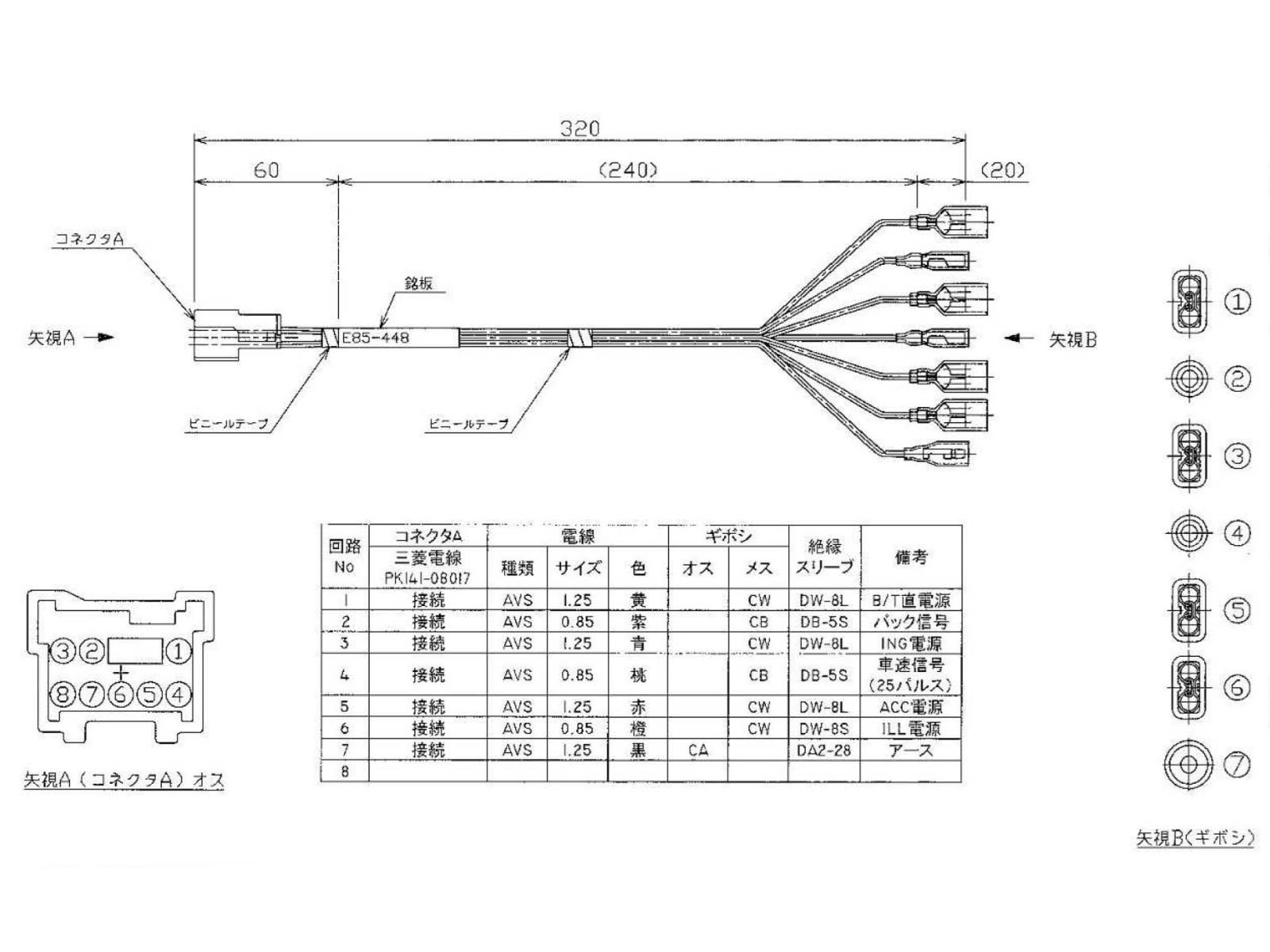

【コネクタ配線構成】
| 回路 No |
コネクタA | 電線 | ギボシ | 絶縁 スリーブ |
備考 | |||
| 古河電気工業 （三菱電線） PK141-08017 |
種類 | サイズ | 色 | オス | メス | |||
| 1 | 接続 | AVS | 1.25 | 黄 | CW | DW-8L | B/T直電源 | |
| 2 | 接続 | AVS | 0.85 | 紫 | CB | DB-5S | バック信号 | |
| 3 | 接続 | AVS | 1.25 | 青 | CW | DW-8L | ING電源 | |
| 4 | 接続 | AVS | 0.85 | 桃 | CB | DB-5S | 車速信号 (25パルス) |
|
| 5 | 接続 | AVS | 1.25 | 赤 | CW | DW-8L | ACC電源 | |
| 6 | 接続 | AVS | 0.85 | 橙 | CW | DW-8S | ILL電源 | |
| 7 | 接続 | AVS | 1.25 | 黒 | CA | DA2-28 | アース | |
| 8 | ||||||||
◆必ずお読み下さい
※本製品は、御取り寄せ品です。
※本製品は、ご返品不可です。ご了承下さい。 ⇒キャンセル・ご返品について
