材質//鉄製
寸法//アーム長:340mm、アオリブラケット突出量:18mm、重量:9.3kg
仕様//設置条件:アオリ段付量5~50mm
【商品説明】

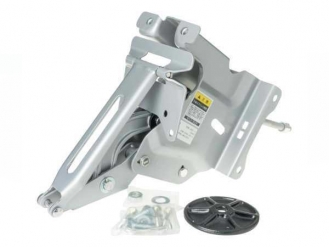

中型トラック、大型トラックに適合するアオリ開閉補助装置です。アオリ開閉補助装置とは、トラックのアオリの開閉時にかかる力を補助し、アオリ開閉を楽にします。逆蝶番アオリで、全幅制限(全幅:2500mmを超えてはいけない)の問題がある場合、薄型を使用します。薄型は、普通型と比較して9mm(左右設置で18mm)車両からの突出が少なくなります。
◆必ずお読み下さい
※本製品は、御取り寄せ品です。
※本製品は、ご返品不可です。ご了承下さい。 ⇒キャンセル・ご返品について
○バネ選定条件表
機種 | SRC350 | SRC550 | SRC550+補助SP | |||
調整ポイント | A | A | A | |||
アオリ荷重換算モーメント(kg.m) | 24~30 | 38~50 | 60~73 | |||
アオリの仕様及び適応アオリ長さ | ||||||
符号 | 材質・構造 | 高さ(mm) | 単位重量(kg/m) | セイコーラックSRC型1個当りのアオリ長さ(m) | ||
(1) | 木製 | 400 | 18 | 6.0~7.5 | × | × |
(2) | (1)+400H(補助アオリ付) | 400+400 | 18+10 | 2.3~2.9 | 3.7~5.0 | 6.1~7.5 |
(3) | 木製 | 450 | 22 | 4.4~5.5 | 7.0~9.6 | × |
(4) | (3)+450H(補助アオリ付) | 450+450 | 22+12.5 | 1.7~2.1 | 2.6~3.7 | 4.3~5.4 |
(5) | アルミブロック | 800 | 14 | 4.0~5.1 | 6.4~8.5 | 10.5~12.0 |
(6) | 1000 | 17 | 2.7~3.3 | 4.2~5.8 | 6.8~8.3 | |
(7) | 1200 | 20 | 1.9~2.4 | 3.0~4.2 | 4.9~6.1 |
【セイコーラック SRC型の使用例 メーカー製の木製完成アオリへの設置イメージ】
