材質//本体:鉄製、ケース:樹脂
寸法//線径:φ12mm、重量:1.75kg
仕様//スプリング:青

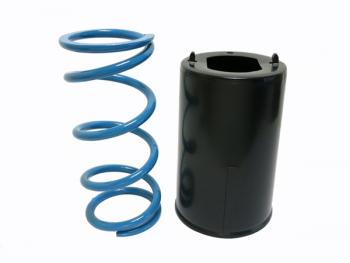

セイコーラックスプリングです。

◆必ずお読み下さい
※本製品は、御取り寄せ品です。
※本製品は、ご返品不可です。ご了承下さい。 ⇒キャンセル・ご返品について

バネ選定条件表

機種

SRC350

SRC550

SRC550+補助SP

調整ポイントAAA

アオリ荷重換算モーメント(kg.m)

24~3038~5060~73

アオリの仕様及び適応アオリ長さ

符号材質・構造高さ(mm)単位重量(kg/m)セイコーラックSRC型1個当りのアオリ長さ(m)
(1)木製400186.0~7.5××
(2)(1)+400H(補助アオリ付)400+40018+102.3~2.93.7~5.06.1~7.5
(3)木製450224.4~5.57.0~9.6×
(4)(3)+450H(補助アオリ付)450+45022+12.51.7~2.12.6~3.74.3~5.4
(5)アルミブロック800144.0~5.16.4~8.510.5~12.0
(6)1000172.7~3.34.2~5.86.8~8.3
(7)1200201.9~2.43.0~4.24.9~6.1
※参考値:ラッシングレール単位重量3(kg/m)

セイコーラック機種選定について
表をご覧下さい。
トラックのアオリ材質・構造、アオリ高さ、アオリ長さの三点をご確認下さい。
アオリ材質・構造、アオリ高さより条件に当てはまる項目を左列(1)~(7)より選択します。
アオリ長さから表の「 機種(組み合せ) 」と交わるバネを選択します。

:4t標準ボディー(クレーン無し)、設置条件:普通蝶番、アオリ段付量0mm、床枠高100mm
○アオリ材質・構造:アルミアオリ
○アオリ高さ:800mm
○アオリ長さ:L=6.2M

とします。設置条件より本体は、SRC(48781)です。
アオリ材質・構造、アオリ高さより項目(5)を選択。アオリ長さから、だいたい6.4~8.5Mに当てはまるのでバネ選定はSRC550。
(アオリ長さが境界の場合、強いバネを選択した方が無難です。)

※スチールラッシングレールが設置されている場合、1M当りの単位重量が3kg増えます。上記例の場合、単位重量よりだいたい項目(6)を選択。アオリ長さから、バネ選定はSRC550+補助スプリングが良いかと思います。
